جزئیات محصول:
|
| نام محصول: | h تکنولوژی کانتینر جرثقیل دروازه ای برای کانتینرهای 40 فوت و 20 فوت | ظرفیت بارگیری نامی: | 5-500 تن |
|---|---|---|---|
| طول: | 18 تا 35 متر | طبقه بندی وظیفه: | A5 |
| مکانیزم بالابر: | گاری سنگین | ویژگی جرثقیل: | راندمان بالا |
| قطعات اصلی برق: | اشنایدر | منبع انرژی: | Three-phase AC. AC سه فاز 127~480V 50/60Hz 127 ~ 480 ولت 50/60 هرتز |
| گواهی: | ISO CE SGS GOST | رنگ: | نیازهای مشتری |
| برجسته کردن: | جرثقیل بالابر کانتینر 60 تن,جرثقیل دروازه ای کانتینر Rmg,جرثقیل بالابر کانتینر 50 تن |
||
جرثقیل دروازه ای کانتینری RMG ریلی 40 فوت 30 فوت 20 فوت با کیفیت بالا
جرثقیل دروازه ای کانتینری 40 فوتی 20 فوتی با تکنولوژی بالا دروازه ای مجهز به ریل RMG
جزئیات زیر بغل راه آهن RMG
جرثقیل دروازه ای راه آهن ریلی (RMG) نوعی جرثقیل ریلی است که برای تخلیه، انباشته و بارگیری کانتینرهای استاندارد ISO 20 فوت، 40 فوت، 45 فوت استفاده می شود.تامین برق آن توسط حلقه کابل ارائه می شود.جرثقیل شامل سه مکانیسم است: بالا بردن، سفر با چرخ دستی و سفر دروازه ای.واگن برقی که در امتداد مسیر نصب شده بر روی تیر دروازه ای می تواند در بین پاها کار کند.جرثقیل قادر به حرکت مستقیم در امتداد ریل است.
جرثقیل دروازه ای کانتینری ریلی (به عنوان پل حیاطی نامیده می شود) برای بندر، اسکله، راه آهن، تدارکات و سایر محوطه کانتینری یا ایستگاه انتقال کانتینرهای استاندارد بین المللی و جعبه های گسترده راه آهن، جابجایی و بارگیری و تخلیه مناسب است.از طریق تعدادی از گروه های پشتیبانی از چرخ های فولادی در مسیر، به برق شبکه، توسط مکانیزم ماشین، مونتاژ ماشین، قاب دروازه ای، سیستم قدرت، دستگاه بالابر مخصوص کانتینر و غیره.
طراحی، ساخت و بازرسی FEM، DIN، IEC، AWS، GB و سایر آخرین استانداردهای داخلی و خارجی.Weihua RMG دارای عملکردهای مختلف، راندمان بالا، پایداری و قابلیت اطمینان، طیف گسترده ای از عملیات، استفاده راحت، نگهداری، تعمیر و نگهداری و سایر ویژگی ها است.
با نشانگر ایمنی کامل و دستگاه حفاظت از اضافه بار، برای اطمینان از حداکثر ایمنی اپراتورها و تجهیزات.درایو الکتریکی از تبدیل فرکانس AC کامل دیجیتال، فناوری منحصر به فرد تنظیم سرعت کنترل P LC، کنترل انعطاف پذیر، دقت بالا استفاده می کند.استاندارد با برندهای معروف داخلی و خارجی خرید قطعات برای اطمینان از کیفیت دستگاه.
RMG Rail Mounted Gantry Structure
|
ظرفیت (t) |
10 |
16 |
20/10 |
32/10 |
36/16 |
50/10 |
|
|
دهانه (متر) |
18 تا 35 |
18 تا 30 |
18 تا 35 |
22 |
26 |
22 تا 35 |
35 |
|
ارتفاع بلند کردن (متر)
|
قلاب اصلی |
11.5 |
10.5،12 |
10.5 |
11.5 |
11.5 |
12 |
|
قلاب کمکی |
|
|
11 |
12 |
12 |
13 |
|
|
سرعت (m/min) |
قلاب اصلی |
8.5 |
7.9 |
7.2 |
7.5 |
7.8 |
6 |
|
قلاب کمکی |
|
|
10.4 |
10.4 |
10.5 |
10.4 |
|
|
سفر با چرخ دستی |
43.8 |
44.5 |
44.5 |
41.9 |
41.9 |
38.13 |
|
|
سفر طولانی |
37.6،40 |
38،36 |
38،36 |
40 |
40,38 |
38 |
|
|
طبقه بندی وظیفه |
A5 |
||||||
|
منبع انرژی |
AC سه فاز127 ~ 480 ولت 50/60 هرتز |
||||||
مزیت دروازه راه آهن RMG
1. تیر جعبه دوبل با پایه های فولادی در حال حرکت از طریق تیر زمین به عنوان سیستم حرکت جرثقیل
2. کمبر تیر اصلی به صورت Span*1-1.4/1000 طراحی خواهد شد.
3. مواد فولادی: Q235 یا Q345
4. شات بلاست Sa2.5 برای تیر اصلی و تیر تکیه گاه
5. رنگ اپوکسی غنی از روی با کیفیت بالا.
6. برق رسانی و تجهیزات
7. منبع تغذیه هادی: حلقه کابل یا شینه.
8. تبدیل فرکانس، سرعت دو برابر، تک سرعت، و تمام حرکات بالابر و جرثقیل مستقل هستند و می توان همزمان دو طراحی متفاوت را برای برآورده کردن برنامه های جرثقیل اجرا کرد.
9. کل طرح محافظت خوبی را در برابر محیط کاری خاص فراهم می کند.مانند کارگاه گاز
توجه
ایمنی مهمترین مسئله برای جرثقیل ها است.برای اطمینان از ایمنی، استفاده از تجهیزات در محیط های قابل احتراق، انفجاری یا خورنده ممنوع است. (برای این کار به نوع ضد انفجار نیاز دارید).

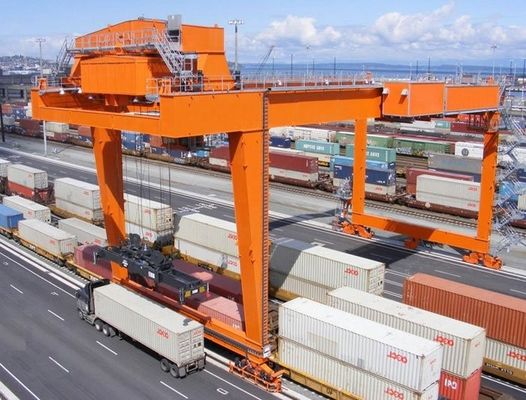

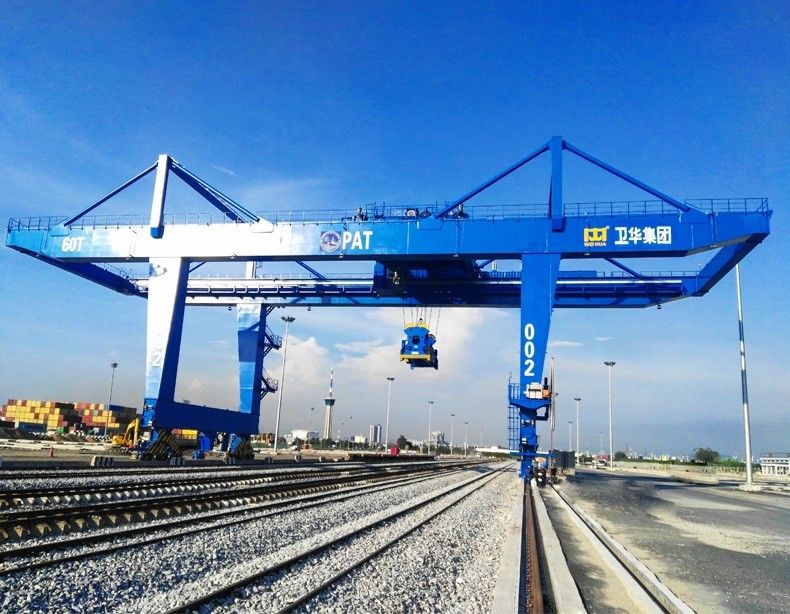

تصاویر دروازه ای نصب شده بر روی ریل RMG
