جزئیات محصول:
|
| نام: | جرثقیل پرتاب تمام پرتو Erection | کلید واژه ها: | دستگاه پرتاب تیر پل |
|---|---|---|---|
| گزارش تست ماشین آلات:: | ارائه شده است | اجزای اصلی:: | PLC، موتور، بلبرینگ، گیربکس، موتور، مخزن تحت فشار، جنرال الکتریک |
| ابزار ایمنی:: | ارائه شده است | شیب متقاطع تطبیقی:: | 2.50٪ |
| حداکثر شیب عرضی:: | ≤5٪ | گارانتی قطعات اصلی:: | 1 سال |
| برجسته کردن: | جرثقیل پرتاب پرتو 600T,جرثقیل پرتاب پرتو CE,دستگاه پرتاب تیر 600T |
||
دستگاه پرتاب کننده پل بتنی جرثقیل دروازه ای 600T
معرفی دستگاه نصب تیرچه پل

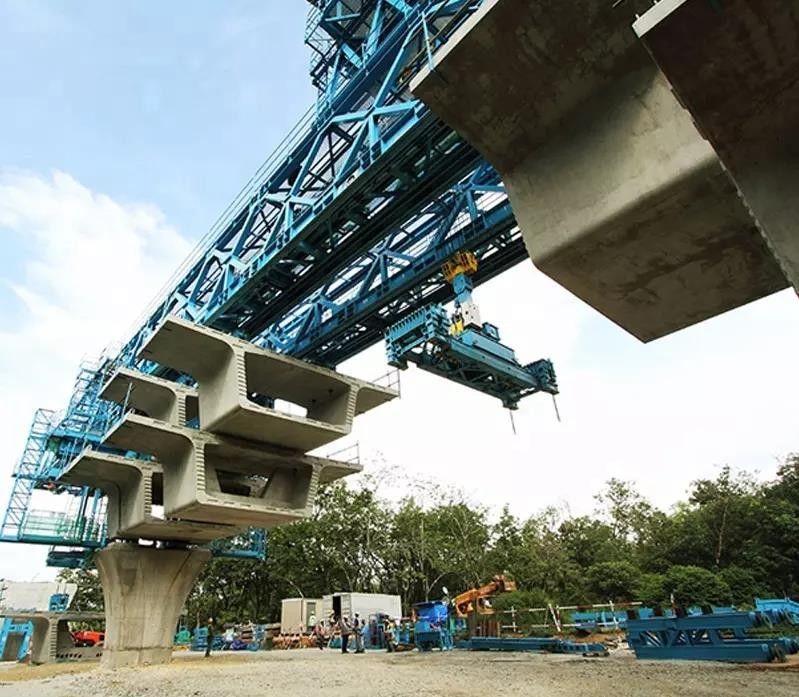

دروازه راه اندازی قطعه با روش ساخت پل قطعه پیش ریخته گری به طور گسترده برای پل های بزرگراه و راه آهن استفاده می شود.و با تکامل فناوری و ساخت و ساز وضعیت، ساخت و ساز بخش‌بندی پل‌ها تقریباً برای هر پل و روگذری در سراسر جهان محبوب شد.
تیرهای سگمنتال پیش ریخته گری به صورت گروهی در تمام طول دهانه نصب می شوند، سپس پیش تنیدگی از طریق تاندون های خارجی وارد سازه می شود، در مقایسه با روش نصب کنسول متعادل، روش دهانه به دهانه ساخت سریع تری دارد و به کارگران کمتری نیاز است. به منظور اطمینان از عملکرد بالا، کارایی، ایمنی، انعطاف پذیری و استفاده های متوالی متعدد طراحی و ساخته شده است.
پارامتر فنی ماشین نصب تیرچه پل
|
نمونه محصول |
SHLG-650 |
|
طول |
≤40 متر |
|
ارتفاع بالابری |
20 متر |
|
حداکثر وزن تعلیق |
650T |
|
حداکثر وزن بخش |
60T |
|
وزن کل دستگاه |
339T |
|
شیب طولی مناسب |
± 3٪ |
|
شیب عرضی مناسب |
± 3٪ |
|
سرعت راه اندازی |
0-5 متر در دقیقه |
|
سرعت وینچ |
0-5 متر در دقیقه |
|
سرعت بلند کردن وینچ |
0-2 متر در دقیقه |
|
اندازه بخش |
3mx12.5m×2.5m |
|
حداکثر قدرت |
100 کیلو وات |
|
نسبت پیچش الاستیک تیرآهن |
1/500 |
|
شعاع انحنای پل |
R≥ 300 متر |
|
چرخه نعوظ معمولی |
5 روز / فاصله |
|
تغذیه بخش |
پایین |
ویژگی دستگاه نصب تیرچه پل
* زیر بشکهای پرتاب بخش دارای پشتیبانی مستقل برای سیستم جابجایی است
* زیر بشکهای پرتاب قطعه دارای سیستم کنترل سکوی استرس مستقل است
* زیر بشکهای پرتاب قطعه می تواند فاصله عرضی تیر اصلی را برای آویزان مستقیم در صورت وجود مقاطع مختلف تنظیم کند.
* تمام پشتیبانی های اصلی سیستم تعلیق را اتخاذ می کنند
* پرتو پخش کننده مجهز به سیستم حرکت هیدرولیک که با کنترل رادیویی برای کلیه حرکات کار می کند
ویژگی ایمنی دستگاه نصب تیرچه پل
دستگاه برپایی پل گنتری پرتاب Shenghua (LG) برای ایمنی طراحی شده است.وینچ های بالابر مجهز به سیستم شکستن دوبل هستند.با توجه به نیاز مشتری، ما همچنین می توانیم سیستم ترمز سه گانه را ارائه دهیم.
زیر بشکهای پرتاب خرپا دوگانه Shenghua مجهز به دکمه توقف اضطراری، سوئیچ محدود، سنسور، روشنایی و سایر وسایل ایمنی است.

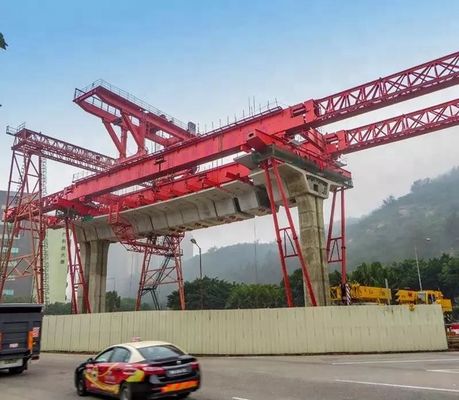

جزئیات دستگاه نصب تیرچه پل
