جزئیات محصول:
|
| نام محصول: | جرثقیل پورتال تک جیب هاربر | کلید واژه ها: | جرثقیل پورتال بندری |
|---|---|---|---|
| Capacity: | 5-150tons | ارتفاع بالابری: | 10 تا 50 متر |
| شعاع کار: | 9 تا 70 متر | اینورتر، مارک PLC: | زیمنس، اشنایدر، ABB |
| سیستم مدیریت جرثقیل: | مشمول | عملکرد خودکار: | اختیاری |
| هدف: | بارگیری/تخلیه محموله عمومی، کانتینر، محموله فله، تعمیر و نگهداری و غیره | کاربرد: | اسکله، بندر، کشتی سازی |
| برجسته: | جرثقیل پورتال هاربر 150 تن,جرثقیل پورتال 150 تنی,جرثقیل پورتال هاربر A6 |
||
جرثقیل پورتال 5-150 تنی در کشتی سازی و بندر A6
شرح جرثقیل پورتال بندرگاه
جرثقیل جیب پورتال تک بوم به طور گسترده در بنادر، کارخانه کشتی سازی، اسکله برای بارگیری، تخلیه و انتقال محموله عمومی، کانتینر، محموله فله و به کشتی با راندمان بالا استفاده می شود و همچنین می تواند برای اهداف تعمیر و نگهداری کشتی باشد.می توان آن را با قلاب، سطل چنگ زدن و پرتو اسپریدر ظرف مجهز کرد.
ویژگی های جرثقیل پورتال بندرگاه
جرثقیل بازویی پورتال تک بوم که "جرثقیل پورتال لوفینگ سطح" نیز نامیده می شود، عمدتاً برای بارگیری و تخلیه محموله های عمومی یا محموله های فله در بندر، اسکله، پایانه رودخانه یا کشتی سازی در کارخانه کشتی سازی استفاده می شود.بوم آن از نوع تک شبکه ای است. این مدل از دو نوع روش لوفینگ استفاده می کند: لوفینگ قفسه ای و پینیون و لوفینگ طناب سیمی (جبران بلوک های قرقره های متعدد).این می تواند بار را حمل کند و جابجایی افقی ایجاد کند.جرثقیل می تواند 360 درجه آزاد با عمل ترکیبی بلند کردن و لوف کردن بچرخد و به آرامی کار می کند.
جرثقیل می تواند از قلاب و چنگ زدن، دو منظوره استفاده کند.قلاب برای بارگیری/تخلیه بار عمومی و چنگ زدن برای جابجایی محموله های فله مانند گندم، ذرت، کود، نمک، ماسه، سنگ آهن و غیره استفاده می شود.راندمان کار بالاست.
جدول پارامترهای فنی جرثقیل پورتال بندرگاه
|
|
واحد |
MQ530 |
MQ1033 |
MQ1633 |
MQ4030 |
MQ6030 |
MQ8040 |
|
|
ظرفیت |
تن |
5 |
10 |
16 |
40 |
60 |
80 |
|
|
وظیفه کاری |
آ |
A6 |
A6 |
A6 |
A6 |
A6 |
A6 |
|
|
شعاع کار |
م |
8.5-30 |
9-33 |
9-33 |
11-30 |
10-30 |
11-40 |
|
|
ارتفاع بالابر بالای ریل |
م |
25 |
25 |
25 |
25 |
30 |
40 |
|
|
ارتفاع بالابر زیر ریل |
م |
-15 |
-15 |
-15 |
-15 |
0 |
-15 |
|
|
سرعت |
سرعت بلند کردن |
متر در دقیقه |
50 |
50 |
50 |
20 |
12 |
8 |
|
سرعت لوفینگ |
متر در دقیقه |
50 |
50 |
50 |
24 |
15 |
15 |
|
|
سرعت چرخش |
r/min |
1.7 |
1.5 |
1.5 |
1.0 |
0.4 |
0.3 |
|
|
سرعت سفر |
متر در دقیقه |
25 |
25 |
25 |
25 |
25 |
25 |
|
|
شعاع چرخشی انتهایی |
م |
7.50 |
7.68 |
7.60 |
7.80 |
7.8 |
10.5 |
|
|
گیج× پایه |
م |
10.5×10.5 |
10.5×10.5 |
10.5×10.5 |
10.5×10.5 |
12×13 |
12×13 |
|
|
حداکثر بار چرخ |
KN |
185 |
225 |
250 |
250 |
250 |
280 |
|
|
تعداد چرخ. |
PCS |
12 |
20 |
20 |
32 |
32 |
40 |
|
|
منبع انرژی |
380 ولت 50 هرتز 3 Ph |
6 کیلو ولت، 3 فیل ساعت |
10Kv، 3Ph |
10 کیلو ولت، 3 فیل ساعت |
||||
ویژگی های جرثقیل Portal Jib Crane
1. پخش زنجیر می تواند چنگ زدن و قلاب، سازگاری خوب، کاربرد گسترده.
2. همه مکانیسم ها برای اطمینان از ایمنی عملیات قفل هستند.
3. چرخش 360 درجه، دامنه کار گسترده.
4. کنترل PLC، کنترل سرعت فرکانس AC، اجرای پایدار و قابل اعتماد.
5. کنترل از راه دور در اتاق کنترل و عملیات اتوماتیک با توجه به نیاز موجود است.
6. وسایل حفاظتی کافی، ارتباطات و سیستم روشنایی.
7. سیستم مدیریت نظارت بر جرثقیل (CMS) برای نظارت بر شرایط کار هر مکانیزم و عیب یابی

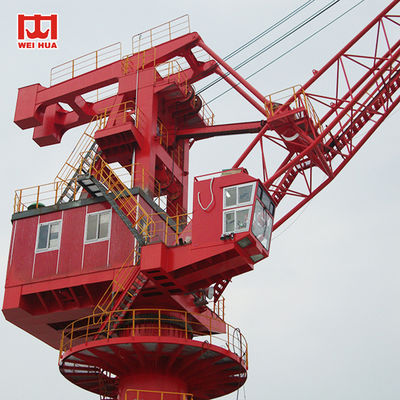

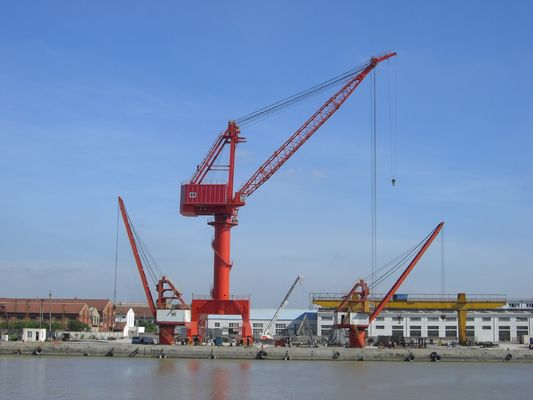

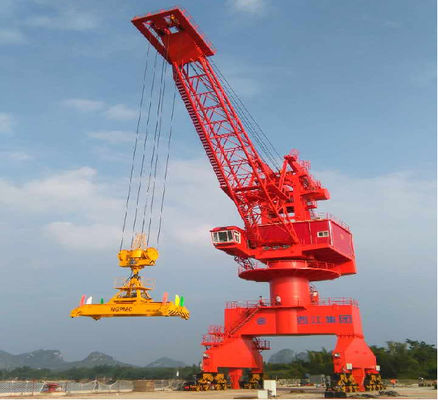

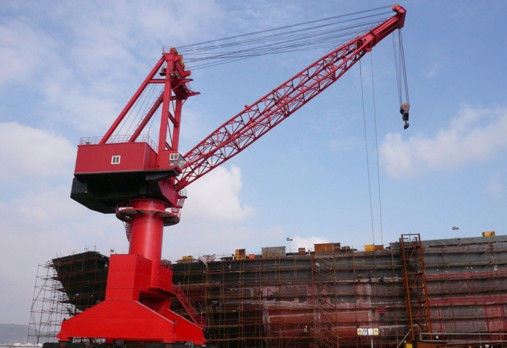

تصاویر جرثقیل پورتال بندرگاه
